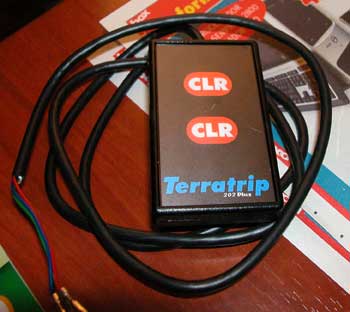

Após alguma confusão (criada até pela Terratrip, que parece não conhecer bem os carros nem sequer os produtos que vende!), lá consegui na Motormáquina a sonda electrónica para os Discovery TD5. Bom, sonda é uma maneira de dizer, pois aquilo não passa de uma pequena peça electrónica que utiliza a sonda original do carro. Aproveitei ainda para mandar vir um comando para fazer reset aos totais e parciais à distância.
O Terratrip tem na traseira 3 ligações com a indicação RZU, que serve exactamente para este comando.
A “sonda” é esta:

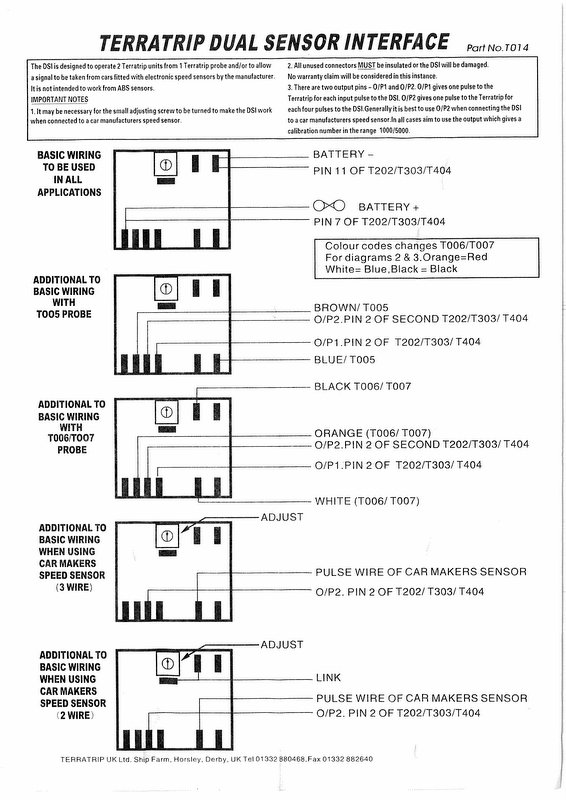

é acompanhada por estas instrucções:
Agora a minha confusão é:
1º – qual o cabo no carro que deverei ligar no pino 5? Qual o fio que tem essa informação, ou seja, qual o fio que leva a informação para o painél de instrumentos? Existem lá tantos…
2º – Não percebo se deverei utilizar o último esquema ou o anterior. A diferença é que no último liga-se o pino 1 ao 2. Não faço ideia qual a diferença, nem qual deverei utilizar para o Discovery II.
Pode ler a continuação deste projecto aqui.
10 Comments
[…] Se não leu ainda a primeira parte deste projecto, poderá fazê-lo aqui. […]
[…] não leu ainda a primeira parte deste projecto, poderá fazê-lo aqui (parte I) e aqui (parte […]
[…] não leu as primeiras partes deste projeto, poderá fazê-lo aqui (parte I), aqui (parte II), aqui (parte III) e aqui (parte […]
[…] não leu as primeiras partes deste projeto, poderá fazê-lo aqui (parte I), aqui (parte II) e aqui (parte […]
[…] não leu as primeiras partes deste projeto, poderá fazê-lo aqui (parte I) e aqui (parte […]
Parabéns pela tua partilha.
Já segui estes passos mas não consegui fazer a ligação no meu Discovery de 2003 será que o esquema eletrico é diferente do teu carro?
Olá, Isaac.
Os modelos de 2003 são os apelidados de “facelift”, e o esquema de ligações é similar, só que as cores dos fios deverão ser diferentes.
Eu vou tentar procurar se tenho indicação da cor dos fios para os modelos de 2003. Se encontrar coloco aqui.
Abraço.
Obrigado pela atenção.
Boas Pedro!
Já consegui ligar o meu terratrip com a tua ajuda mas agora deparo me com uma situação esquisita! quando estou parado noto que o terratrip continua a marcar mas lentamente o que poderá ser ???
Olá, Isaac.
Esse problema também ocorre no meu e nunca consegui resolver.
Lê os artigos seguintes a este para perceberes o que já tentei fazer, tudo sem resultado: http://pedromachadott.pt/instalacao-de-sonda-e-comando-para-terratrip-iv/826/ e aqui http://pedromachadott.pt/instalacao-de-sonda-e-comando-para-terratrip-iii/822/.
Abraço.
